紫外激光器以其短波長和高光子能量，在精密加工和高分辨率分析領域展現出獨特優勢。相較于其他激光器，紫外激光器聚焦光束質量?jī)?yōu)良，熱影響區域小，具有更高的分辨率和加工精度，且加工成本低，在不同應用中都有出色的表現。本篇將詳細介紹紫外激光器的工藝應用及應用選型。

光至科技固體紫外系列功率覆蓋 3~40 W，兼具高功率輸出、長壽命穩定性和輕量化設計，廣泛應用于標記、切割、剝漆、3D 打印、玻璃內雕等領域。

產品特點：

• 功率高，最大平均功率>40W；
• 耐用性好，穩定標稱功率輸出>6000h；
• 輕量化設計，5W Mini款重量<4kg，相比市面上同等功率體積縮小65%；
• 量子效率高，熱效應小，光束質量好。

光至科技紫外激光器應用解析

一、標記

1.1  飛行標記

紫外激光器飛行標記的優勢主要體現在高速、高精度和靈活性上。得益于控制系統的高速開關光響應和首脈沖可調功能，光至科技紫外激光器在高速飛行標記中，能保證標記內容的完整性和清晰度，極大提升生產效率。

針對不同的材料和需求選用不同功率段的紫外激光器，如包裝袋等材料一般選用5W紫外激光器，配F254等長焦場鏡，聚焦光斑大，高速標記清晰的同時不會因能量密度過高導致材料過度碳化而產生手感。瓶蓋二維碼等飛行標記類應用，一般選用15W或30W紫外激光器，多數配F160鏡頭和F254鏡頭，少數使用更大的場鏡。光至固體紫外系列激光器具有脈沖穩定性高、開關光響應快、首脈沖可調等特點，在飛行標記應用加工效果一致性好、無漏點、速度快、對比度高。

用30W紫外激光器打12*12二維碼，可以做到75ms一個。

1.2  3C行業精密標記

相比于紅外和綠光，紫外激光器波段更短，光斑更細，能夠?qū)崿F(xiàn)非常精細的標記，標記線寬可以達到微米級別。同時紫外激光標記是一種非接觸式加工方式，不會對標記物體造成機械應力或損傷，特別適用于易碎或精密物品的標記。我們使用5W紫外激光器在3C材料上進行測試，清晰度高、細節完整、對比度強。

精密標記

1.3  硬脆材料標記

玻璃制品廣泛用于建筑、日用、醫療、化學、家居等領域，紫外激光器相比于MOPA來說，單光子能量高，磨砂效果更穩定。能在玻璃表面或內層進行圖形、文字、LOGO等個性加工，標記精細、清晰美觀。

陶瓷材料應用廣泛，除裝修材料外，還廣泛應用于3C、航空航天、汽車等多個領域，用紫外激光器進行打黑標記，色澤均勻、光澤度適中、耐磨持久。

二、切割

2.1  PCB切割

PCB板結構復雜、精細，激光加工技術可以實現該類材料的精密切割。選用30W紫外激光器對0.4mm厚度的PCB板進行加工，切割無毛刺，切口端面無碳化。高功率紫外激光器能顯著提升PCB切割效率，對于2mm及以上的PCB切割若追求更高效率還可以選擇60W綠光。

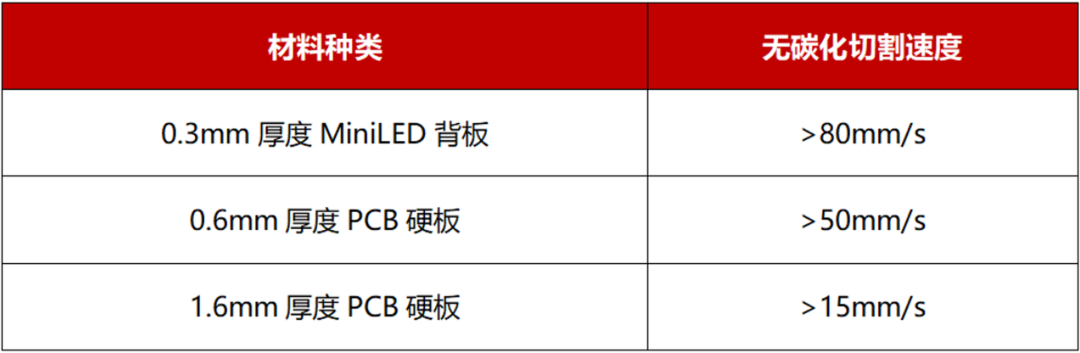

30W紫激光器不同材料的切割速度

2.2  碳纖維切割

紫外激光器波長短、能量集中，能夠?qū)崿F(xiàn)極其精細的切割，切口寬度小，邊緣光滑，切割過程熱影響區小，避免了碳纖維材料的熱損傷和分層問題，保證了材料在折彎的情況下也具有更高的強度。

固體紫外激光器在切割應用中一般選用較小的聚焦鏡頭，使聚焦光斑足夠小，能量密度足夠高。針對不同厚度的材料選用不同的方式切割，較薄的材料一般采用單線，較厚的材料（超過1mm）一般采用多線的方式。

三、剝漆

3.1  電子煙剝漆

激光剝漆是利用面漆與底材的吸收率不同的原理來進行加工，同一束激光能與表漆發生劇烈反應，對于底材卻因能量密度不夠而不發生反應，從而做到除漆不傷底材。光至固體紫外系列峰值功率高，在電子煙剝漆應用上效率快的同時不傷底材。下圖為15W紫外激光器對電子煙除漆的效果圖，效率8s。

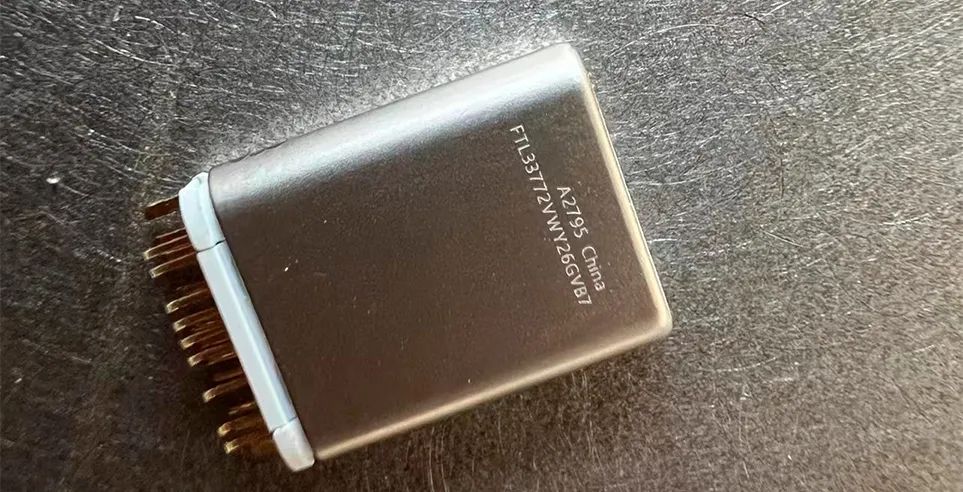

電子煙除漆

3.2  電感剝漆

電感剝漆是利用絕緣漆與銅導線的燒蝕閾值不同的原理來進行加工，同一束激光能與表漆發生劇烈氣化，對于銅線卻因能量密度不足而不損傷，從而做到剝漆不傷基材。光至固體紫外15 W高功率脈沖激光器，在工字電感上，0.3 s內完成雙側端面絕緣漆剝離，熱影響小、無碳化。

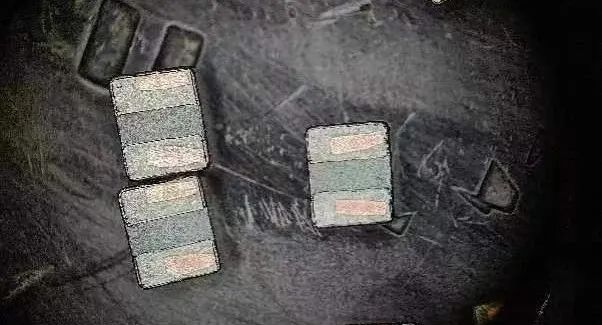

電感剝漆

四、3D打印

固體紫外激光器波長短，聚焦性能佳，適合微細加工，常用于光固化（SLA）和數字光處理（DLP）3D 打印技術，能實現高分辨率細節和光滑表面。

光至科技有3W風冷和5W水冷等激光器產品用于SLA，體積小，易集成，光束質量好，功率穩定性高RMS<3%，環境適用范圍廣（5~35°C）。在醫療領域，可制造高精度牙科修復體和骨科植入物；在 3C 領域，能生產復雜外觀和高精度內部結構的電子產品外殼。

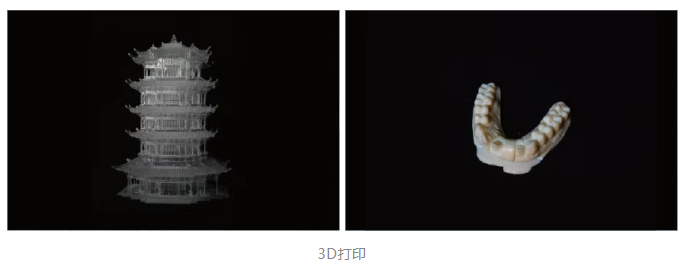

3D打印

五、玻璃內雕

紫外激光具有波長短、光斑小、能量密度高等特點，非常適合用于玻璃內雕。紫外激光內雕利用聚焦點的多光子吸收，使玻璃內部瞬間擊穿并發生微爆破或結構變化，從而形成雕刻點。激光只作用于內部，表面無損，可實現高精度三維圖案。
